Как проходит проверка цифровой информационной модели?

ГАУ «УГЭЦ РТ» проводит государственную и негосударственную экспертизу проектной документации, в состав которой, помимо стандартного пакета проектной документации, может входить цифровая информационная модель объекта капитального строительства.

Методика проверки цифровых информационных моделей (ЦИМ) в ГАУ «УГЭЦ РТ»:


Проверка специалистом отдела приемки

  • Проектная документация и модель рассматриваются на соответствие требованиям к комплектности, форматам и наименованию файлов.
  • После положительного рассмотрения модель передается эксперту, отвечающему за качество формирования информационной модели, для осуществления дальнейших проверок.

Проверка экспертом ТИМ

  • Проверки осуществляются в два этапа: на корректность параметров модели и на соответствие требованиям технических регламентов.
  • Затем формируется отчет, который передается вместе с моделью ведущему эксперту для дальнейшего рассмотрения.

Проверка экспертом по ценообразованию

  • На этом этапе выгружаются объемы из ЦИМ и сравниваются с проектными объемами. Сведения выгружаются в отчет. Срок проверки сметной документации на соответствие объемов проектной документации напрямую зависит от того, насколько полно составлена ЦИМ.

Проверка ведущим экспертом и подготовка заключения по объекту

На этом этапе проводятся автоматизированные проверки, которые позволяют проверить ЦИМ на классификацию элементов, на наличие требуемых атрибутов, дублирование и прямое пересечение элементов, на назначение слоев элементов ЦИМ, а также на соответствие требованиям.

  • Результаты проведения экспертизы цифровой информационной модели включаются в положительное заключение экспертизы.

Как начинается проверка?

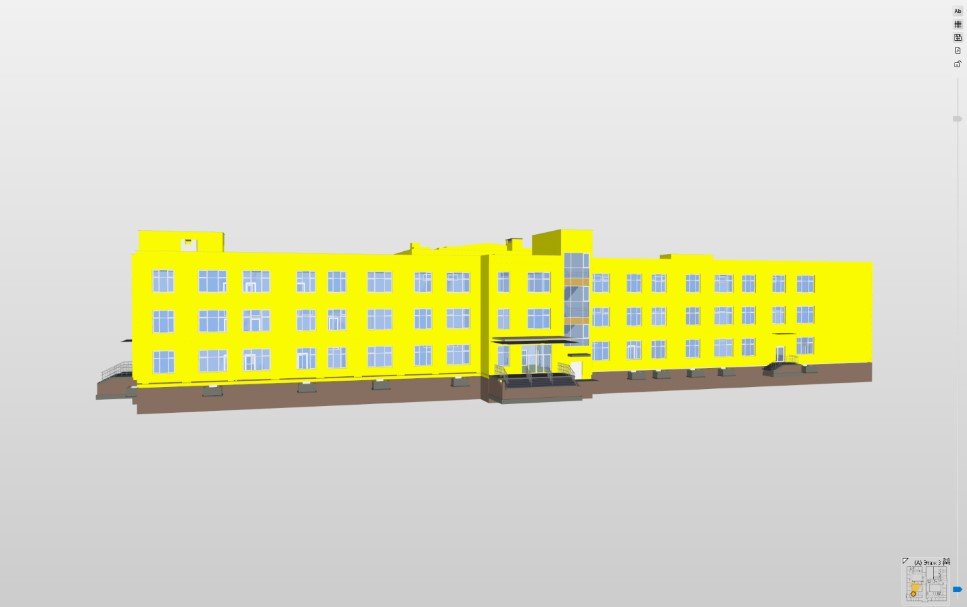

Проверка ЦИМ проводится с помощью специализированного программного комплекса, куда ведущий эксперт или специалист отдела приемки загружает информационные модели разных разделов. На этом этапе по сводной модели можно сразу определить соответствие или не соответствие параметров нормативным требованиям и совпадают ли координаты в информационной модели. Если параметры или координаты не соответствуют – ЦИМ с замечаниями эксперта направляется проектировщику, чтобы он внес корректировки или дал координаты смещения (рис. 1).

Визуальная проверка ЦИМ

Далее ЦИМ передается в работу эксперту, отвечающему за информационную модель. На этом этапе проводится визуальная проверка на соответствие техническому заданию на разработку ЦИМ, нормативной документации и правилам разработки моделей. Визуальная проверка состоит из просмотра информационной модели по чек-листу. Например, стена должна иметь разделенную структуру.

Автоматизированная проверка ЦИМ

Далее происходит автоматизированная проверка ЦИМ на коллизии, наполненности атрибутами и т.д. Параллельно эксперты по разделам, при необходимости, оценивают ЦИМ на соответствие проектным решениям.

Давайте на примере рассмотрим результаты, которые получилось увидеть. В модели есть места, где штукатурка, кирпичная кладка и прочие стеновые элементы находятся друг в друге (рис. 3).

Еще один пример, наличие дублирующих помещений (рис. 4), что в дальнейшем может привести может привести к неверному подсчету ТЭПов здания.

Также в ЦИМ могут быть незначительные пересечения, например, как наслаивание штукатурки на стену (рис. 5). Данные ошибки ни на что не влияют и могут быть исправлены на этапе проработки стадии РД.

Автоматизированный поиск ошибок в ЦИМ также позволяет находить ошибки не только по геометрическим пересечениям, но и интеллектуальные, например, наличие свободной зоны перед окнами и дверями. Как можно увидеть на рис. 6, перед окнами не сделан проем и окна примыкают к слою штукатурки.

Или же ограждения находятся очень близко к окнам, что в последствии может привести к невозможности открывания окон (рис. 7).

Так же и с дверями, очень легко увидеть посторонние элементы перед ними, что также приведет к невозможности их открывания (рис. 8).

Проверка смет

Информационную модель можно использовать в качестве базы данных и выгружать из нее физические объемы. Для этого необходимо, чтобы в модели были заполнены все соответствующие атрибуты. Как можем увидеть на рис. 9, в модели в дверях заполнены все атрибуты, которые были заложены в требованиях к разработке моделей, и с этим можно уже работать в дальнейшем, т.е. выгружать данные для последующей работы.

ГАУ «УГЭЦ РТ» принимает на экспертизу проекты с ЦИМ

  • Пройти экспертизу в ГАУ «УГЭЦ РТ» может любой заказчик из любого региона РФ:
  • Экспертиза проводится онлайн. Подать документы можно через личный кабинет на сайте gosekspertiza-rt.ru.
  • Загрузить ЦИМ в формате ifc в специальный раздел «Информационная модель».
  • Получить экспертное заключение государственного образца.
