С законом на связи

Текущий год стал знаковым для проектировщиков систем связи и сигнализации. Наталья Ямилова, главный эксперт Набережночелнинского зонального отдела ГАУ «УГЭЦ РТ» рассказывает о новшествах законодательства, на которые стоит обратить внимание данным специалистам.

Минстрой России разработал новый свод правил СП 519.1325800.2023 «Сети связи. Правила проектирования» и пересмотрел СП 134.13330 «Системы электросвязи зданий и сооружений. Основные положения проектирования». Первый документ введен в действие с 18 апреля, а второй – 24 января 2023 года.

По словам Сергея Музыченко, заместителя министра строительства и ЖКХ РФ, масштабная ревизия нормативной документации обеспечит формирование необходимых и достаточных требований для регулирования процессов проектирования и монтажа наружных сетей и внутренних систем электросвязи, в том числе, требования в области проектирования и монтажа волоконно-оптических линий связи.

Новый СП «Сети связи. Правила проектирования» установит требования к методам обеспечения безопасности, целостности, качества и устойчивости функционирования сетей. Также в документе планируется описать положения по расчету пропускной способности линий связи в зависимости от количества абонентов, что сформирует исходные параметры для проектирования центров обработки данных, — сообщил Сергей Музыченко.

Сергей Музыченко: «Масштабная ревизия нормативной документации обеспечит формирование необходимых и достаточных требований для регулирования процессов проектирования и монтажа наружных сетей и внутренних систем электросвязи». Фото: Минстрой РФ

Проектируем сети по-новому

Новый свод правил (СП 519.1325800.2023) распространяется на сети связи и устанавливает основные правила проектирования кабельных линий связи (физических цепей), в том числе линейно-кабельных сооружений, а также основные требования к размещению оборудования средств связи, в том числе средств связи, выполняющих функции цифровых транспортных систем в составе линий связи.

В СП 519.1325800.2019 приведены сведения о необходимости проектирования помещений в зданиях и сооружениях производственного и непроизводственного назначения для размещения оборудования систем электросвязи с учетом СП 134.13330.

В новом своде правил определены требования к проектированию кабельных линий связи, кабельной канализации, обозначена глубина прокладки в грунте для кабельных линий связи.

Также в данном своде правил представлены требования при проектировании кабельных переходов, требования по обеспечению безопасности сооружений и линий связи, к электроснабжению, электрооборудованию, заземлению и молниезащите кабельных линий.

В приложениях приведены основные принципы расчета (оценки) требуемой пропускной способности линий связи сетей передачи данных, нормы расчета запаса кабелей при проектировании кабельных линий связи.

По словам Андрея Копытина, руководителя ФАУ «ФЦС», пересмотр СП 134 стал знаковым проектом 2022 года. Он даст возможность формирования требований, позволяющих обеспечить недискриминационные условия доступа операторов связи к инфраструктуре МКД для предоставления услуг связи.

— Кроме того, новая редакция документа дополнена требованиями к контролю диспетчеризации и управления системами инженерно-технического обеспечения, интегрированными с программно-аппаратным комплексом «Умный дом», — рассказал он.

Обновленный СП 134.13330.2022 «Системы электросвязи зданий и сооружений. Правила производства и приемки работ» устанавливает минимально необходимые требования к проектированию систем электросвязи инженерно-технического обеспечения и распространяется на проектирование вновь строящихся, реконструируемых и подлежащих капитальному ремонту зданий и сооружений (далее — объекты) на территории РФ.

В обновленном своде правил уточнены требования к проектированию систем кабельного телевидения и коллективного приема телевидения, связи и сигнализации для маломобильных групп населения, видеонаблюдения, охранной сигнализации, сети интернет, включая широкополосный доступ.

Среди нововведений в документе следует выделить появление требований к новым системам, таким как домофонная связь, автоматизированная система управления и диспетчеризации инженерного оборудования (далее — АСУД) и автоматизированная система управления зданием (далее — АСУЗ).

Найди отличия

Остановимся на основных отличиях СП 134.13330.2022, по сравнению с СП 134.13330.2012 изм.3.

В обновленном своде правил расширен перечень нормативных ссылок, изменен перечень применяемых сокращений.

Определена необходимость оснащения, а также количество абонентских радиоточек и громкоговорителей (динамиков) этажного оповещения и (или) оконечных многофункциональных устройств, устанавливаемых в зданиях, сооружениях и помещениях общественного назначения.

Предусмотрено, что для жилых помещений и основных функционально-типологических групп зданий и сооружений, а также для помещений общественного значения места размещения рабочих мест и их количество, способ и скорость доступа к ресурсам сети, а также прочие требования к инфраструктуре доступа определяются заданием на проектирование.

Доступ к информационно-телекоммуникационной сети «Интернет» следует организовывать преимущественно с использованием технологий, обеспечивающих стабильно высокую скорость и минимальные задержки передачи сигнала; для этого на приоритетной основе доступ организуется с использованием волоконно-оптических линий связи.

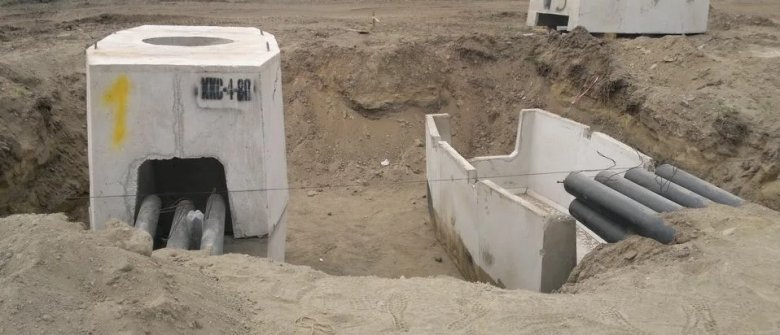

В новом своде правил определены требования к проектированию кабельных линий связи, кабельной канализации, обозначена глубина прокладки в грунте для кабельных линий связи. Фото предоставлено ГАУ «УГЭЦ РТ»

Оснащение жилых и общественных зданий АСУД должно осуществляться в соответствии с требованиями СП 256.1325800, в составе АСУД должны быть предусмотрены средства контроля работоспособности системы, обеспечивающие детектирование, регистрацию событий и оповещение (сигнализация, индикация) о событиях, связанных с нарушением работоспособности (правильности функционирования) и параметров настройки системы.

Также следует обратить особое внимание на требование о необходимости проектирования системы контроля загазованности с учетом требований СП 402.1325800 и СП 62.13330 в помещениях зданий и сооружений с газоиспользующим оборудованием.

В обновленном СП 134.13330 определена необходимость обзора зон и помещений системы охранной телевизионной. Установлены требования к архиву, формируемому системой, к источникам бесперебойного питания.

Оговорены требования к системе экстренной связи объекта, которая должна обеспечивать возможность для людей круглосуточной бесплатной передачи голосовых сообщений о ситуациях, угрожающих здоровью, жизни и имуществу граждан, в специальные диспетчерские службы, обеспечивающие прием вызовов по единому номеру «112» или в помещение дежурного персонала, оснащенного системой телефонной связи с выходом на сеть связи общего пользования. Проектирование таких систем осуществляется с учетом требований СП 132.13330.

Для систем охранной сигнализации требования к надежности электроснабжения дополнены условиями работы источников бесперебойного питания временными показателями автономной работы системы.

В СП 134.13330 зафиксированы требования к техническим помещениям для размещения оборудования систем электросвязи, отличительной чертой которых является необходимость наличия как минимум одного технологического помещения связи, соответствующего требованиям к аппаратным (серверным) помещениям (комнатам) в соответствии с ГОСТ Р 59316.

Особенностью проектирования сетей электросвязи в многоквартирных домах является устройство кабельных вводов: подземные кабельные вводы следует выполнять в полимерных трубах или хризотилцементных трубах диаметром 100 мм, обеспечивающих механическую защиту кабеля и защиту кабеля от агрессивного воздействия окружающей среды. Рекомендуется предусматривать не менее одного ввода на каждые четыре подъезда многоквартирного жилого здания емкостью четыре основных и два резервных канала.

Создание долгожданных требований, регулирующих процесс проектирования наружных сетей связи, внутренних систем связи и сигнализации, а также требования к проектированию волоконно-оптических линий связи позволит устранить многочисленные недоразумения, возникающие при разработке систем связи, в том числе, предоставить недискриминационные условия доступа операторов связи к инфраструктуре многоквартирных жилых домов.
